Résumé : La mémoire flash a été développée dans les années 1980 afin d'améliorer les types de mémoire non volatile existants, tels que l'EEPROM. Depuis ses débuts modestes, où sa capacité se mesurait en kilobits, elle est devenue un composant essentiel du stockage numérique moderne, offrant désormais des capacités pouvant atteindre 100 To.

Cet article présente un aperçu du développement de la mémoire flash en termes de capacité, de capacité par unité de surface, de coût et de format au cours des cinq dernières décennies.

Le terme « mémoire flash » évoque l'image d'un flash lumineux soudain. Il est intéressant de noter que c'est exactement l'image qu'avait en tête Fujio Masuoka, ingénieur chez Toshiba Corp., lorsqu'il a inventé la mémoire flash au début des années 1980.

Il a baptisé son invention « flash » car le processus d'effacement des données lui rappelait le flash d'un appareil photo. Ce nom était presque une prémonition de l'impact révolutionnaire que la technologie flash allait avoir sur le stockage des données numériques.

Avant l'invention et la commercialisation de la mémoire flash, le stockage des données présentait de nombreux défis : tous les types de stockage qui existaient avant la mémoire flash avaient des limites importantes.

  • Les disques durs et les disquettes offraient un excellent espace de stockage pour de grandes quantités de données, mais ils étaient encombrants, fragiles et lents.
  • La mémoire vive (RAM) était plus rapide, mais ne pouvait stocker des données que tant qu'une alimentation électrique régulière était disponible.
  • La mémoire ROM (mémoire morte) ne pouvait pas être modifiée après sa fabrication.
  • Avec la mémoire ROM programmable (PROM), les données pouvaient être écrasées une seule fois, mais ne pouvaient pas être modifiées par la suite.
  • L'EPROM (mémoire morte programmable effaçable) était plus performante, car elle pouvait être effacée et réécrite, mais ce processus était très lent, peu pratique et nécessitait l'utilisation de rayons ultraviolets.

La mémoire flash a surmonté tous ces problèmes.

  • Elle pouvait stocker des données même lorsque l'appareil était éteint, pouvait être effacée et réécrite, était rapide, portable et beaucoup plus durable que les disques durs.
  • Au fil du temps, la mémoire flash est devenue de plus en plus abordable et efficace, ce qui en fait l'un des types de mémoire les plus utilisés aujourd'hui. On la trouve partout, des clés USB et smartphones aux disques durs à état solide modernes des ordinateurs.
Formes de mémoire flash

Dans cette série d'articles en deux parties, nous explorerons l'histoire fascinante et l'évolution de la mémoire flash. Nous comprendrons comment la capacité et le prix de la mémoire flash ont évolué depuis le début des années 1980 jusqu'à aujourd'hui, comment différents types de mémoire flash ont évolué, comment les fabricants ont résolu des problèmes tels que la dégradation des données, et comment les caractéristiques de performance de la mémoire flash, telles que la vitesse de lecture/écriture, la latence et la durabilité, se sont améliorées.

Développement de la mémoire flash en termes de capacité, de densité et de coût

Au cours des quatre dernières décennies, la capacité de la mémoire flash est passée de quelques kilo-octets à plusieurs téraoctets. Cela a été rendu possible par des avancées technologiques significatives telles que la miniaturisation des processus semi-conducteurs et les technologies de cellules multi-niveaux telles que MLC, TLC et QLC, ainsi que l'empilement 3D NAND.

Lorsque la mémoire flash a été inventée, sa capacité était encore très limitée. Les premières puces flash n'avaient qu'une capacité de quelques centaines de kilobits.

  • En 1985, Toshiba a inventé une puce mémoire flash d'une capacité de 256 Ko.

Au fil du temps, cependant, les techniques de fabrication des semi-conducteurs ont continué à s'améliorer, permettant aux fabricants de produire des puces d'une capacité toujours plus grande.

  • En 1989, des mémoires flash d'une capacité de l'ordre du mégaoctet étaient disponibles, et en quelques années, cette capacité est passée à 16 Mo, puis à 32 Mo.

Les fabricants ont suivi deux stratégies importantes : tout d'abord, la taille des cellules de mémoire individuelles a été réduite grâce à un processus appelé « réduction des nœuds », puis la capacité de stockage de chaque cellule a été augmentée.

L'une des étapes les plus importantes dans le développement de la capacité des mémoires flash a été la technologie des cellules multi-niveaux (MLC). Cette technologie a permis de stocker plus d'un bit d'information dans une seule cellule de mémoire flash.

  • Le fabricant NEC a été le premier à présenter la technologie MLC en 1998 avec une puce de 80 Mo pouvant stocker 2 bits par cellule.
  • Plus tard, STMicroelectronics a lancé une puce flash NOR de 64 Mo utilisant la même conception MLC.

Ces produits à succès ont ouvert la voie à la technologie TLC (triple-level cell), qui stocke 3 bits par cellule, puis à la technologie QLC (quadruple-level cell), qui stocke 4 bits par cellule. Ces technologies ont permis de multiplier la capacité de stockage d'une puce de mémoire flash sans augmenter sa taille.

Cependant, cette évolution en deux dimensions a rapidement atteint ses limites physiques.

La prochaine grande technologie pour l'industrie était une solution tridimensionnelle appelée 3D NAND, également connue sous le nom de NAND verticale. Ce type de technologie de mémoire flash empile plusieurs couches de cellules de mémoire flash les unes sur les autres. Grâce à cette technologie, les fabricants peuvent augmenter considérablement la capacité de stockage par puce sans avoir à réduire davantage la taille des cellules individuelles.

En empilant 24, 48 ou même plus de couches, les boîtiers de mémoire flash modernes ont pu atteindre des capacités de plus d'un téraoctet dans un seul boîtier de puce. Toshiba a été l'un des premiers fabricants à expérimenter la 3D NAND, et en 2013, Samsung a lancé une version commerciale d'un produit V-NAND à 24 couches.

En 2020, Micron a présenté une puce NAND à 176 couches, suivie d'une version à 232 couches. Aujourd'hui, les fabricants vont encore plus loin : Samsung a lancé la production en série de sa 9e génération de V-NAND à 290 couches et prévoit de commercialiser une puce à 430 couches d'ici 2025. Kioxia et SanDisk ont développé une puce à 332 couches, tandis que SK Hynix prévoit de produire une NAND à 321 couches d'ici début 2025. YMTC travaille également sur une NAND à 300 couches.

Étapes importantes dans le développement de la mémoire flash – capacité

Année Capacité/puce Type/technologie de mémoire flash Innovation/détails importants Fabricants renommés
1974 EEPROM (Fowler-Nordheim) Invention de l'EEPROM moderne utilisant l'effet tunnel Fowler-Nordheim Siemens, Bernward
Mémoire flash (SLC) Invention de la mémoire flash ; programmation par blocs (par opposition à la programmation octet par octet dans l'EEPROM) Toshiba (Fujio Masuoka)
1984 Mémoire flash NOR (SLC) Première présentation de la mémoire flash EEPROM lors de l'IEEE IEDM Toshiba
1985 256 Ko Mémoire flash NOR (SLC) Première puce de mémoire flash de Toshiba Toshiba
  Flash NAND (SLC) Lancement commercial de la mémoire flash NAND Toshiba
198 Mémoire flash NOR (SLC) Première puce flash NOR commerciale Intel
1989 1 Mo NOR Premières puces flash dans la gamme mégabit Intel, Toshiba et autres
  4 Mo Flash NAND (SLC) Premières puces flash NAND produites en série Toshiba
1995 Cartes mémoire amovibles Mémoire flash NAND (SLC) Introduction des cartes SmartMedia et CompactFlash SanDisk, Toshiba et autres
1998 80 Mo MLC (2 bits par cellule) NEC présente la technologie MLC, qui double la densité de stockage par rapport aux modèles SLC. NEC
  64 Mo Flash NOR (MLC) MLC démontrée dans des puces flash NOR STMicroelectronics
2005 ~1 Go (environ) Flash NAND (SLC/MLC) Croisement des prix : les prix de la mémoire flash NAND tombent en dessous de ceux de la DRAM, permettant ainsi son introduction sur le marché grand public. Toshiba, SanDisk
Avril 2007 Boîtier eMMC 16 Go IC NAND 3D (SLC empilé) Toshiba introduit la technologie 3D IC en empilant huit puces NAND de 2 Go. Toshiba
Septembre 128 Go NAND empilée (SLC) Hynix présente une mémoire flash NAND empilée haute capacité Hynix (désormais SK Hynix)
2 256 Go Flash NAND empilée (SLC) Le boîtier THGBM de Toshiba utilise la technologie IC 3D pour atteindre une capacité de 256 Go. Toshiba
2 32 Go / 64 Go Flash NAND – TLC/QLC Toshiba présente une mémoire flash NAND de 32 Go avec TLC ; Toshiba et SanDisk lancent la mémoire NAND QLC (4 bits par cellule, puce de 64 Gbits) Toshiba, SanDisk
2010 64 Go (SLC) et variantes TLC Flash NAND (SLC et TLC) Hynix produit une mémoire NAND de 64 Go avec une technologie 20 nm ; Samsung commence la production en série de la mémoire NAND TLC (3 bits par cellule) Hynix, Samsung
2010 128 Go NAND empilée (QLC) Boîtier THGBM2 de Toshiba avec 16 puces empilées de 64 Go (8 Go) Toshiba
2 512 Go NAND empilée (MLC) Le produit KLMCG8GE4A de Samsung représente une avancée considérable en termes de capacité avec une puce flash de 512 Go. Samsung
2 128 Go – 512 Go V-NAND (TLC) Samsung lance sa technologie V-NAND 24 couches et propose des produits allant de 128 Go à 512 Go. Samsung
2 256 V-NAND (TLC) Samsung continue d'étendre sa technologie V-NAND et augmente la densité avec des puces de 256 Go. Samsung
2017 512 Go (eUFS 2.1) V-NAND (TLC, 8-of-64) Samsung lance l'eUFS 2.1 avec 512 Go de V-NAND ; Toshiba présente également 768 Go de V-NAND en variante QLC Samsung, Toshiba
2017 4 To V-NAND empilé (TLC) Le boîtier flash KLUFG8R1EM de Samsung marque un bond en avant avec une capacité de 4 To Samsung
  1 To V-NAND (QLC) Samsung lance un boîtier flash de 1 To avec technologie QLC Samsung
2 1,33 To V-NAND (QLC) Toshiba augmente la capacité de ses puces flash grâce à une conception améliorée Toshiba
2 1 To V-NAND (TLC) SK Hynix présente une puce flash de 1 To avec technologie TLC SK Hynix
2022 100 To MLC 3D NAND ExadriveSSD avec une capacité de 100 To Nimbus
2023 8 To NAND 3D (QLC) Micron lance le boîtier flash eUFS 4.0 de 8 To, dernière innovation en matière de 3D NAND Micron

Avec l'augmentation de la densité des mémoires flash, le coût par Mo a fortement baissé. Les mémoires flash étaient autrefois très coûteuses et n'étaient utilisées que dans des applications de niche. Cependant, grâce à des améliorations techniques telles que les technologies MLC, TLC, QLC et 3D NAND, les mémoires flash sont désormais la technologie de stockage dominante. On les trouve dans les smartphones, les clés USB et les disques durs à état solide haute performance. La réduction du coût unitaire a fait des mémoires flash un composant omniprésent dans l'électronique moderne.

Le tableau suivant montre comment la densité de stockage des mémoires flash NAND n'a cessé d'augmenter depuis 2008, accompagnée d'une baisse correspondante des prix.

Étapes importantes dans le développement de la mémoire flash – stockage, densité et coûts

Année Densité de stockage (Gb/in²) Coût par To (en £/To)
2008 200 3333
2009 280 2230
2010 330 1770
2011 550 1160
2012 550 780
2013 850 615
2014 1200 515
2015 1500 401
2016 2000 320
2017 2500 320
2018 3000 252
2019 3800 136
2020 4 700 129
2021 6970 115
2022 9414 95
2023 9806 50

Développement de la mémoire flash en termes d'innovations en matière de format et d'emballage

Contrairement au format des disques durs, qui fait référence au diamètre des plateaux, le format de la mémoire flash désigne la forme et la manière dont une puce de mémoire flash est connectée à un appareil.

Le format de la mémoire flash a considérablement évolué au cours des quatre dernières décennies en raison de la demande pour des appareils toujours plus petits et plus puissants. Les innovations dans le domaine de la technologie de la mémoire flash ont suivi le rythme de ces demandes des consommateurs, voire ont été révolutionnaires.

Au début, les puces flash étaient intégrées directement sur les cartes de circuits imprimés. Avec l'avènement de l'électronique grand public, le besoin de formats interchangeables s'est fait sentir.

La carte CompactFlash a été introduite en 1994 et s'est largement répandue dans les appareils photo professionnels. En 1999, la carte Secure Digital (SD) était devenue la norme industrielle. La capacité initiale de ces cartes était de 2 Go. Le format a rapidement évolué vers SDHC, SDXC, puis SDUC, chaque nouveau format offrant une capacité plus élevée et de meilleures performances. Les cartes MiniSD ont fait leur apparition sur le marché pendant un certain temps, avant d'être rapidement remplacées vers 2005 par les cartes microSD, qui continuent d'être utilisées dans les smartphones, les tablettes et les appareils IoT.

Les disques flash USB sont également devenus très populaires au début des années 2000 grâce à leur conception plug-and-play facile à utiliser. Dans le domaine du stockage interne, la première vague importante de mémoires flash a pris la forme de SSD 2,5 pouces, qui sont devenus populaires en tant que remplacement direct des disques durs dans les ordinateurs portables et les PC. Ce format est apparu peu après, mais a finalement été remplacé par la norme M.2, qui est désormais la norme industrielle pour les SSD haute performance.

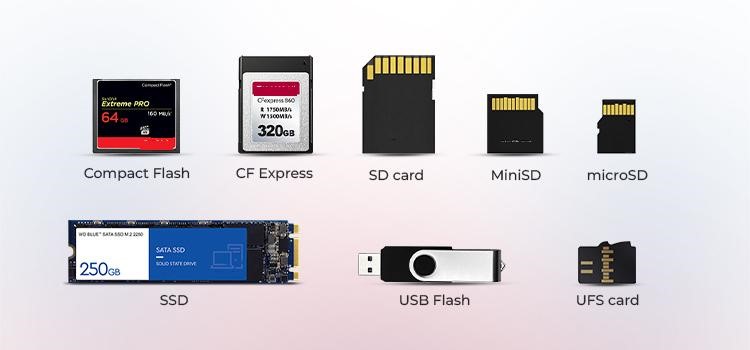

Étapes importantes dans le développement de la mémoire flash – formats

Année Format Description / Capacité / Dimensions Principaux fabricants
1994 CompactFlash (CF) Introduite comme carte mémoire flash à 50 broches, largement utilisée dans les appareils photo reflex numériques professionnels. Les modèles ultérieurs ont finalement atteint des capacités allant jusqu'à 512 Go. Canon, Nikon, SanDisk
Secure Digital (SD) Carte Secure Digital (SD) Format de carte flash standardisé, à l'origine sous le nom de SDSC (jusqu'à 2 Go) ; perfectionné en 2006 pour devenir SDHC (jusqu'à 32 Go), puis SDXC (jusqu'à 2 To) en 2009 ; le format SDUC (jusqu'à 128 To) a été annoncé en 2018. SanDisk, Panasonic, Kingston ;
2003 miniSD Introduite comme une version plus petite des cartes SD. N'a trouvé qu'une utilisation limitée et a finalement été abandonnée. Divers fabricants
2005 microSD (TransFlash) Carte flash extrêmement compacte, généralement utilisée dans les smartphones, les tablettes et les ordinateurs monocarte ; dimensions : environ 15 × 11 × 1 mm. SanDisk, Kingston
USB Disque USB Disques portables sous forme de « stylo en caoutchouc » qui se branchent directement sur les ports USB ; les premiers modèles étaient parfois équipés d'un commutateur de protection en écriture. SanDisk, Kingston, Kanguru ;
2006 SSD SATA 2,5 pouces Premiers SSD destinés au grand public, conçus pour remplacer directement les disques durs 2,5 pouces des ordinateurs portables ; ils ont les mêmes dimensions (généralement 7 à 9,5 mm de hauteur). Samsung, Crucial, Intel ;
2 mSATA Format compact (environ 30 x 50,95 mm) pour les SSD destinés aux ultrabooks et aux PC SFF ; finalement retiré du marché au profit du format M.2, plus polyvalent. Samsung (par exemple, le dernier disque Samsung 860 EVO mSATA)
2010 SSD M.2 Format polyvalent et ultra-compact ; taille courante : 22 × 80 mm (2280) ; prend en charge les interfaces SATA et PCIe/NVMe et offre des performances élevées et des capacités allant jusqu'à 2 To. Le format M.2 est devenu la norme industrielle pour les solutions de stockage hautes performances et peu encombrantes. Samsung, Western Digital, Crucial
2 Carte UFS Un format de mémoire flash haute performance conçu pour remplacer la carte microSD, offrant des vitesses et une efficacité améliorées pour les appareils mobiles. Kioxia, Samsung, Kingston, Micron, SanDisk
2016 CFexpress Annoncé comme le successeur du CompactFlash, il est basé sur les protocoles PCI Express 3.0 et NVMe, prend en charge des vitesses allant jusqu'à 1,96 Go/s et est destiné aux applications professionnelles de traitement d'images. Sony, Nikon, SanDisk ;
2016 U.2 (SFF-8639) Offre une connectivité PCIe x4 dans un format de disque 2,5 pouces familier ; principalement utilisé pour les SSD d'entreprise qui nécessitent une bande passante élevée et une faible latence. Intel, Western Digital

Nouvelles avancées dans les performances des mémoires flash

Depuis son invention, la mémoire flash a connu une transformation spectaculaire. Des puces volumineuses et de faible capacité des années 1980 aux SSD ultra-rapides de plusieurs téraoctets d'aujourd'hui, elle n'a cessé d'évoluer en termes de capacité, de vitesse et de rentabilité. Si les disques durs ont également connu une croissance exponentielle en termes de capacité, de vitesse, etc., l'importance de la mémoire flash s'est accrue car elle est beaucoup plus mobile que les disques durs et offre des vitesses de lecture/écriture plus rapides.

Pour plus d'informations sur les avancées technologiques en matière de vitesse de lecture/écriture et d'autres caractéristiques de performance telles que la latence et la durabilité, consultez notre guide sur l'évolution de la mémoire flash en termes de performances et de fiabilité.

Remarque : bien que la mémoire flash domine le marché du stockage portable, les disques durs restent indispensables pour le stockage à faible coût de grandes quantités de données. Si vous êtes intéressé par le développement des disques durs, nous vous recommandons notre guide sur l'histoire des disques durs, leurs caractéristiques de performance et les spécifications les plus importantes à prendre en compte avant d'acheter un disque dur.
