Zusammenfassung: Flash-Speicher wurden zuerst in den 1980er Jahren als Verbesserung früherer nichtflüchtiger Speichertypen wie EEPROM entwickelt. Seit ihren bescheidenen Anfängen, als ihre Kapazität noch in Kilobit gemessen wurde, haben sie sich zu einer Schlüsselkomponente moderner digitaler Speicher entwickelt und bieten heute Kapazitäten von bis zu 100 TB.
Dieser Artikel bietet einen Überblick über die Entwicklung von Flash-Speichern in Bezug auf Kapazität, Flächenkapazität, Kosten und Formfaktor in den letzten fünf Jahrzehnten.
Der Begriff „Flash-Speicher” weckt Assoziationen zu einem plötzlichen Lichtblitz. Interessanterweise war genau dies das Bild, das Fujio Masuoka, Ingenieur bei Toshiba Corp., vor Augen hatte, als er Anfang der 1980er Jahre den Flash-Speicher erfand.
Er nannte seine Erfindung „Flash”, weil ihn der Vorgang des Löschens von Daten an einen Kamerablitz erinnerte. Der Name war fast eine Vorahnung der bahnbrechenden Auswirkungen, die die Flash-Technologie auf die digitale Datenspeicherung haben würde.
Vor der Erfindung und Kommerzialisierung des Flash-Speichers stellte die Datenspeicherung zahlreiche Herausforderungen dar – alle vor dem Flash existierenden Speicherarten hatten erhebliche Einschränkungen.
- Festplatten und Disketten boten zwar hervorragenden Speicherplatz für große Datenmengen, waren jedoch sperrig, empfindlich und langsam.
- RAM (Random Access Memory) war schneller, konnte Daten jedoch nur speichern, solange eine regelmäßige Stromversorgung vorhanden war.
- ROM (Read-Only Memory) konnte nach der Herstellung nicht mehr verändert werden.
- Mit programmierbarem ROM (PROM) konnten Daten einmal überschrieben, danach jedoch nicht mehr geändert werden.
- EPROM (Erasable Programmable ROM) war besser, da es gelöscht und neu beschrieben werden konnte, aber dieser Vorgang war sehr langsam, unpraktisch und erforderte den Einsatz von ultraviolettem Licht.
Der Flash-Speicher hat all diese Probleme gelöst.
- Er konnte Daten auch bei ausgeschaltetem Gerät speichern, konnte gelöscht und neu beschrieben werden, war schnell, tragbar und wesentlich langlebiger als Festplatten.
- Im Laufe der Zeit wurden Flash-Speicher immer erschwinglicher und effizienter, sodass sie heute zu den am häufigsten verwendeten Speichertypen gehören. Sie sind überall zu finden, von USB-Laufwerken und Smartphones bis hin zu modernen Solid-State-Laufwerken in Computern.

In dieser zweiteiligen Artikelserie werden wir die faszinierende Geschichte und Entwicklung des Flash-Speichers untersuchen. Wir werden verstehen, wie sich die Kapazität und Erschwinglichkeit von Flash-Speichern von den frühen 1980er Jahren bis heute verbessert haben, wie sich verschiedene Arten von Flash-Speichern entwickelt haben, wie Hersteller Probleme wie Datenverschlechterung gelöst haben und wie sich die Leistungsmerkmale von Flash-Speichern wie Lese-/Schreibgeschwindigkeit, Latenz und Haltbarkeit verbessert haben.
Entwicklung von Flash-Speichern in Bezug auf Kapazität, Dichte und Kosten
In den letzten vier Jahrzehnten ist die Kapazität von Flash-Speichern von wenigen Kilobyte auf Geräte mit mehreren TB explodiert. Möglich wurde dies durch bedeutende technologische Fortschritte wie die Miniaturisierung von Halbleiterprozessen und Multi-Level-Cell-Technologien wie MLC, TLC und QLC sowie 3D-NAND-Stapelung.
Lorem ipsum dolor sit amet, consectetur adipisicing elit. Porro labore architecto fuga tempore omnis aliquid, rerum numquam deleniti ipsam earum velit aliquam deserunt, molestiae officiis mollitia accusantium suscipit fugiat esse magnam eaque cumque, iste corrupti magni? Illo dicta saepe, maiores fugit aliquid consequuntur aut, rem ex iusto dolorem molestias obcaecati eveniet vel voluptatibus recusandae illum, voluptatem! Odit est possimus nesciunt.
Als Flash-Speicher erfunden wurden, war ihre Kapazität noch sehr begrenzt. Frühe Flash-Chips hatten nur eine Kapazität von wenigen hundert Kilobit.
- Im Jahr 1985 entwickelte Toshiba einen Flash-Speicherchip mit einer Kapazität von 256 Kb.
Im Laufe der Zeit wurden die Halbleiterfertigungstechniken jedoch weiter verbessert, sodass die Hersteller Chips mit immer größerer Kapazität produzieren konnten.
- Bis 1989 waren Flash-Speicher mit einer Kapazität im Megabyte-Bereich verfügbar, die innerhalb weniger Jahre auf 16 MB und dann auf 32 MB stieg.
Die Hersteller verfolgten zwei wichtige Strategien: Zuerst wurde die Größe der einzelnen Speicherzellen durch einen Prozess namens „Node Shrinkage” reduziert, anschließend wurde die Speicherkapazität jeder Zelle erhöht.
Einer der wichtigsten Meilensteine in der Entwicklung der Flash-Kapazität war die Multi-Level-Cell-Technologie (MLC). Diese Technologie ermöglichte es, mehr als ein Bit an Informationen in einer einzigen Flash-Speicherzelle zu speichern.
- Der Hersteller NEC demonstrierte die MLC-Technologie 1998 als erster mit einem 80-MB-Chip, der 2 Bits pro Zelle speichern konnte.
- Später stellte STMicroelectronics einen 64-MB-NOR-Flash-Chip mit dem gleichen MLC-Design vor.
Diese erfolgreichen Produkte ebneten den Weg für die Triple-Level-Cell-Technologie (TLC), die 3 Bits pro Zelle speichert, und anschließend für die Quadruple-Level-Cell-Technologie (QLC), die 4 Bits pro Zelle speichert. Mit diesen Technologien konnte die Speicherkapazität eines Flash-Speicherchips vervielfacht werden, ohne dessen Größe zu erhöhen.
Diese zweidimensionale Skalierung stieß jedoch bald an ihre physikalischen Grenzen.
Die nächste große Technologie für die Branche war eine dreidimensionale Lösung namens 3D-NAND, auch bekannt als vertikaler NAND. Bei dieser Art von Flash-Speichertechnologie werden mehrere Schichten von Flash-Speicherzellen übereinander gestapelt. Durch den Einsatz dieser Technologie können Hersteller die Speicherkapazität pro Chip drastisch erhöhen, ohne die Größe der einzelnen Zellen weiter reduzieren zu müssen.
Durch die Stapelung von 24, 48 oder sogar mehr Schichten konnten moderne Flash-Speicherpakete Kapazitäten von mehr als einem Terabyte in einem einzigen Chip-Paket erreichen. Toshiba gehörte zu den ersten Herstellern, die mit 3D-NAND experimentierten, und 2013 brachte Samsung eine kommerzielle Version eines 24-Layer-V-NAND-Produkts auf den Markt.
Im Jahr 2020 stellte Micron einen 176-Layer-NAND-Chip vor, gefolgt von einer 232-Layer-Version. Jetzt gehen die Hersteller noch einen Schritt weiter: Samsung hat die Massenproduktion seines V-NAND der 9. Generation mit 290 Layern aufgenommen und plant, bis 2025 einen Chip mit 430 Layern auf den Markt zu bringen. Kioxia und SanDisk haben einen 332-Layer-Chip entwickelt, während SK Hynix bis Anfang 2025 einen 321-Layer-NAND produzieren will. YMTC arbeitet ebenfalls an einem 300-Layer-NAND.
Wichtige Meilensteine in der Entwicklung von Flash-Speichern – Kapazität
Jahr | Kapazität/Chip | Flash-Typ/Technologie | Wichtige Innovation/Details | Bekannte Hersteller |
1974 | – | EEPROM (Fowler-Nordheim) | Erfindung des modernen EEPROM unter Verwendung des Fowler-Nordheim-Tunneleffekts | Siemens, Bernward |
19 | – | Flash-Speicher (SLC) | Erfindung des Flash-Speichers; Blockprogrammierung (im Gegensatz zur Byte-für-Byte-Programmierung im EEPROM) | Toshiba (Fujio Masuoka) |
1984 | – | NOR-Flash (SLC) | Zuerst wurde der Flash-EEPROM auf der IEEE IEDM vorgestellt. | Toshiba |
1985 | 256 KB | NOR-Flash (SLC) | Früher Flash-Speicherchip von Toshiba | Toshiba |
1 | – | NAND-Flash (SLC) | Markteinführung von NAND-Flash | Toshiba |
198 | – | NOR-Flash (SLC) | Erster kommerzieller NOR-Flash-Chip | Intel |
1989 | 1 MB | NOR | Erste Flash-Chips im Megabitbereich | Intel, Toshiba und andere |
1 | 4 MB | NAND-Flash (SLC) | Erste serienmäßig hergestellte NAND-Flash-Chips | Toshiba |
1995 | Wechselbare Speicherkarten | NAND-Flash (SLC) | Einführung von SmartMedia- und CompactFlash-Karten | SanDisk, Toshiba und andere |
1998 | 80 MB | MLC (2 Bits pro Zelle) | NEC demonstriert die MLC-Technologie, die die Speicherdichte im Vergleich zu SLC-Designs verdoppelt. | NEC |
2 | 64 MB | NOR-Flash (MLC) | MLC in NOR-Flash-Chips demonstriert | STMicroelectronics |
2005 | ~1 GB (ca.) | NAND-Flash (SLC/MLC) | Preisüberkreuzung: Die Preise für NAND-Flash fallen unter die Preise für DRAM, was eine Einführung auf dem Massenmarkt ermöglicht. | Toshiba, SanDisk |
April 2007 | 16 GB eMMC-Paket | 3D-IC-NAND (gestapelte SLC) | Toshiba führt die 3D-IC-Technologie durch die Stapelung von acht 2-GB-NAND-Chips ein. | Toshiba |
September | 128 GB | Gestapelte NAND (SLC) | Hynix stellt hochkapazitiven gestapelten NAND-Flash vor | Hynix (jetzt SK Hynix) |
2 | 256 GB | Gestapelte NAND (SLC) | Das THGBM-Gehäuse von Toshiba nutzt 3D-IC-Technologie, um eine Kapazität von 256 GB zu erreichen. | Toshiba |
2 | 32 GB / 64 GB | NAND-Flash – TLC/QLC | Toshiba stellt 32 GB NAND-Flash mit TLC vor; Toshiba und SanDisk bringen QLC-NAND (4 Bit pro Zelle, 64-Gbit-Chip) auf den Markt | Toshiba, SanDisk |
2010 | 64 GB (SLC) und TLC-Varianten | NAND-Flash (SLC und TLC) | Hynix produziert 64 GB NAND mit 20 nm; Samsung beginnt mit der Massenproduktion von TLC NAND (3 Bits pro Zelle) | Hynix, Samsung |
2010 | 128 GB | Gestapelte NAND (QLC) | THGBM2-Gehäuse von Toshiba mit 16 gestapelten 64-GBit-Chips (8 GB) | Toshiba |
2011 | 512 GB | Gestapelte NAND (MLC) | Das Produkt KLMCG8GE4A von Samsung stellt mit einem 512-GB-Flash-Chip einen großen Fortschritt in Sachen Kapazität dar. | Samsung |
2 | 128 GB – 512 GB | V-NAND (TLC) | Samsung führt seine 24-Layer-V-NAND-Technologie ein und bietet Produkte mit einer Kapazität von 128 GB bis 512 GB an. | Samsung |
2 | 256 | V-NAND (TLC) | Samsung baut seine V-NAND-Technologie weiter aus und erhöht die Speicherdichte mit 256-GB-Chips. | Samsung |
2017 | 512 GB (eUFS 2.1) | V-NAND (TLC, 8-of-64) | Samsung bringt eUFS 2.1 mit 512 GB V-NAND auf den Markt; Toshiba stellt ebenfalls 768 GB V-NAND in QLC-Variante vor | Samsung, Toshiba |
2017 | 4 TB | Gestapelte V-NAND (TLC) | Der Flash-Speicher KLUFG8R1EM von Samsung demonstriert einen Sprung auf 4 TB Kapazität. | Samsung |
2 | 1 TB | V-NAND (QLC) | Samsung bringt 1-TB-Flash-Paket mit QLC-Technologie auf den Markt | Samsung |
2 | 1,33 TB | V-NAND (QLC) | Toshiba erhöht die Kapazität mit einem 1,33-TB-Flash-Chip mit verbessertem Design | Toshiba |
2 | 1 TB | V-NAND (TLC) | SK Hynix stellt 1-TB-Flash-Chip mit TLC-Technologie vor | SK Hynix |
2022 | 100 TB | MLC 3D NAND | ExadriveSSD mit 100 TB Kapazität | Nimbus |
2023 | 8 TB | 3D NAND (QLC) | Micron bringt eUFS 4.0 8 TB Flash-Paket auf den Markt, das die neueste Innovation im Bereich 3D NAND darstellt | Micron |
Mit zunehmender Speicherdichte von Flash-Speichern sind die Kosten pro MB stark gesunken. Früher waren Flash-Speicher sehr teuer und wurden nur in Nischenanwendungen eingesetzt. Dank Prozessverbesserungen wie MLC, TLC, QLC und 3D NAND sind Flash-Speicher heute jedoch die dominierende Speichertechnologie. Sie sind in Smartphones, USB-Laufwerken und leistungsstarken Solid-State-Laufwerken zu finden. Die reduzierten Kosten pro Einheit haben Flash-Speicher zu einem allgegenwärtigen Bestandteil moderner Elektronik gemacht.
Die folgende Tabelle zeigt, wie die Speicherdichte von NAND-Flash seit 2008 kontinuierlich gestiegen ist, begleitet von einem entsprechenden Preisrückgang.
Meilensteine in der Entwicklung von Flash-Speichern – Speicherplatz, Dichte und Kosten
Jahr | Speicherdichte (Gb/in²) | Kosten pro TB (in £/TB) |
2008 | 200 | 3333 |
2009 | 280 | 2230 |
2010 | 330 | 1770 |
2011 | 550 | 1160 |
2012 | 550 | 780 |
2013 | 850 | 615 |
2014 | 1200 | 515 |
2015 | 1500 | 401 |
2016 | 2000 | 320 |
2017 | 2500 | 320 |
2018 | 3000 | 252 |
2019 | 3800 | 136 |
2020 | 4700 | 129 |
2021 | 6970 | 115 |
2022 | 9414 | 95 |
2023 | 9806 | 50 |
Entwicklung von Flash-Speichern hinsichtlich Formfaktor und Verpackungsinnovationen
Im Gegensatz zum Formfaktor von Festplatten, der sich auf den Durchmesser der Platten bezieht, bezieht sich der Formfaktor von Flash-Speichern auf die Form und die Art und Weise, wie ein Flash-Speicherchip mit einem Gerät verbunden ist.
Der Formfaktor von Flash-Speichern hat sich in den letzten vier Jahrzehnten aufgrund der Nachfrage nach immer kleineren und leistungsfähigeren Geräten erheblich verändert. Innovationen in der Flash-Speichertechnologie haben mit diesen Verbraucheranforderungen Schritt gehalten oder waren sogar bahnbrechend.
In den Anfängen wurden Flash-Chips direkt auf Leiterplatten integriert. Mit dem Aufkommen der Unterhaltungselektronik entstand der Bedarf an austauschbaren Formaten.
CompactFlash wurde 1994 eingeführt und fand breite Anwendung in professionellen Kameras. Bis 1999 hatte sich die Secure Digital (SD)-Karte als Industriestandard durchgesetzt. Die anfänglichen Kapazitäten dieser Karten betrugen bis zu 2 GB. Das Format entwickelte sich schnell zu SDHC, SDXC und später SDUC, wobei jedes neue Format eine höhere Kapazität und bessere Leistung bot. MiniSD-Karten waren eine Zeit lang auf dem Markt und wurden um 2005 durch microSD-Karten ersetzt, die weiterhin in Smartphones, Tablets und IoT-Geräten verwendet werden.
USB-Flash-Laufwerke wurden Anfang der 2000er Jahre aufgrund ihres einfachen Plug-and-Play-Designs ebenfalls sehr beliebt. Im Bereich der internen Speicher kam die erste große Welle von Flash-Speichern in Form von 2,5-Zoll-SSDs, die sich als direkter Ersatz für Festplatten in Laptops und PCs durchsetzten. Dieses Format erschien kurz darauf, wurde jedoch schließlich durch den M.2-Standard abgelöst, der heute der Industriestandard für Hochleistungs-SSDs ist.

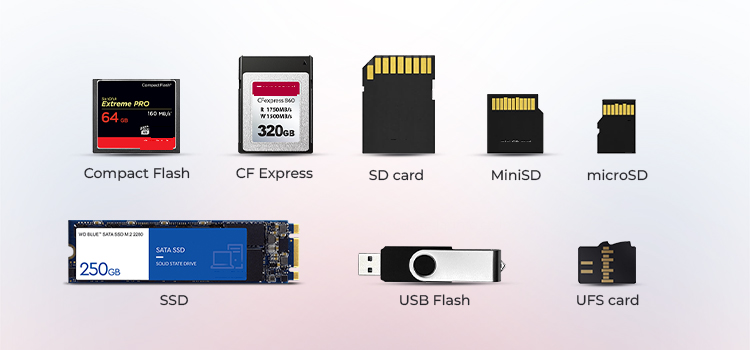

Meilensteine in der Entwicklung des Flash-Speichers – Formfaktoren
Jahr | Formfaktor | Beschreibung / Kapazität / Abmessungen | Wichtige Hersteller |
1994 | CompactFlash (CF) | Eingeführt als Flash-Speicherkarte mit 50 Pins; weit verbreitet in professionellen DSLRs. Spätere Modelle erreichten schließlich Kapazitäten von bis zu 512 GB. | Canon, Nikon, SanDisk |
1999 | Secure Digital (SD)-Karte | Standardisiertes Flash-Kartenformat, ursprünglich als SDSC (bis zu 2 GB); 2006 weiterentwickelt zu SDHC (bis zu 32 GB) und 2009 zu SDXC (bis zu 2 TB); SDUC (bis zu 128 TB) wurde 2018 angekündigt. | SanDisk, Panasonic, Kingston; |
2003 | miniSD | Eingeführt als kleinere Version der SD-Karten. Fand nur begrenzte Verwendung und wurde schließlich eingestellt. | Verschiedene Hersteller |
2005 | microSD (TransFlash) | Extrem kompakte Flash-Karte, die typischerweise in Smartphones, Tablets und Einplatinencomputern verwendet wird; Abmessungen ca. 15 × 11 × 1 mm. | SanDisk, Kingston |
USB | USB-Laufwerk | Tragbare Laufwerke in Form eines „Gummikugelschreibers“, die direkt an USB-Anschlüsse angeschlossen werden; frühere Modelle verfügten teilweise über einen Schreibschutzschalter. | SanDisk, Kingston, Kanguru; |
2006 | 2,5-Zoll-SATA-SSD | Frühe SSDs für Verbraucher, die als direkter Ersatz für 2,5-Zoll-HDDs in Laptops konzipiert waren; sie haben die gleichen Abmessungen (in der Regel 7–9,5 mm hoch). | Samsung, Crucial, Intel; |
2007 | mSATA | Ein kompakter Formfaktor (ca. 30 x 50,95 mm) für SSDs in Ultrabooks und SFF-PCs; wurde schließlich zugunsten des vielseitigeren M.2 vom Markt genommen. | Samsung (z. B. das letzte Samsung 860 EVO mSATA-Laufwerk) |
2010 | M.2 SSD | Ein vielseitiger, ultrakompakter Formfaktor; gängige Größe ist 22 × 80 mm (2280); unterstützt sowohl SATA- als auch PCIe/NVMe-Schnittstellen und bietet hohe Leistung und Kapazitäten bis zu 2 TB. M.2 hat sich zum Industriestandard für leistungsstarke, platzsparende Speicherlösungen entwickelt. | Samsung, Western Digital, Crucial |
2 | UFS-Karte | Ein leistungsstarkes Flash-Speicherformat, das microSD ersetzen soll und verbesserte Geschwindigkeiten und Effizienz für mobile Geräte bietet. | Kioxia, Samsung, Kingston, Micron, SanDisk |
2016 | CFexpress | Angekündigt als Nachfolger von CompactFlash; basiert auf den Protokollen PCI Express 3.0 und NVMe; unterstützt Geschwindigkeiten von bis zu 1,96 GB/s und ist für professionelle Bildverarbeitungsanwendungen vorgesehen. | Sony, Nikon, SanDisk; |
2016 | U.2 (SFF-8639) | Bietet PCIe x4-Konnektivität in einem vertrauten 2,5-Zoll-Laufwerksformat; wird hauptsächlich für Unternehmens-SSDs verwendet, die eine hohe Bandbreite und geringe Latenzzeiten erfordern. | Intel, Western Digital |
Weitere Durchbrüche bei der Flash-Speicherleistung
Seit seiner Erfindung hat der Flash-Speicher eine dramatische Wandlung durchlaufen. Von großen Chips mit geringer Kapazität in den 1980er Jahren bis hin zu ultraschnellen SSDs mit mehreren Terabyte heute hat er sich in Bezug auf Kapazität, Geschwindigkeit und Kosteneffizienz kontinuierlich weiterentwickelt. Zwar haben auch Festplattenlaufwerke ein exponentielles Wachstum in Bezug auf Kapazität, Geschwindigkeit usw. erlebt, doch hat die Bedeutung des Flash-Speichers zugenommen, da er wesentlich mobiler als HDDs ist und schnellere Lese-/Schreibgeschwindigkeiten bietet.
Weitere Informationen zu technologischen Fortschritten bei der Lese-/Schreibgeschwindigkeit und anderen Leistungsmerkmalen wie Latenz und Haltbarkeit finden Sie in unserem Leitfaden zur Entwicklung von Flash-Speichern in Bezug auf Leistung und Zuverlässigkeit.
Hinweis: Während Flash-Speicher den Markt für tragbare Speichermedien dominieren, sind Festplatten für die kostengünstige Speicherung großer Datenmengen nach wie vor unverzichtbar. Wenn Sie sich für die Entwicklung von Festplatten interessieren, empfehlen wir Ihnen unseren Leitfaden zur Geschichte der Festplatten, ihren Leistungsmerkmalen und den wichtigsten Spezifikationen, die Sie vor dem Kauf einer Festplatte beachten sollten.
Neben den Entwicklungen beim Flash-Speicher können auch Festplatten verschiedene Probleme verursachen, auf die Nutzer stoßen können. Weitere Informationen dazu finden Sie im folgenden Leitfaden.
